（效果图）

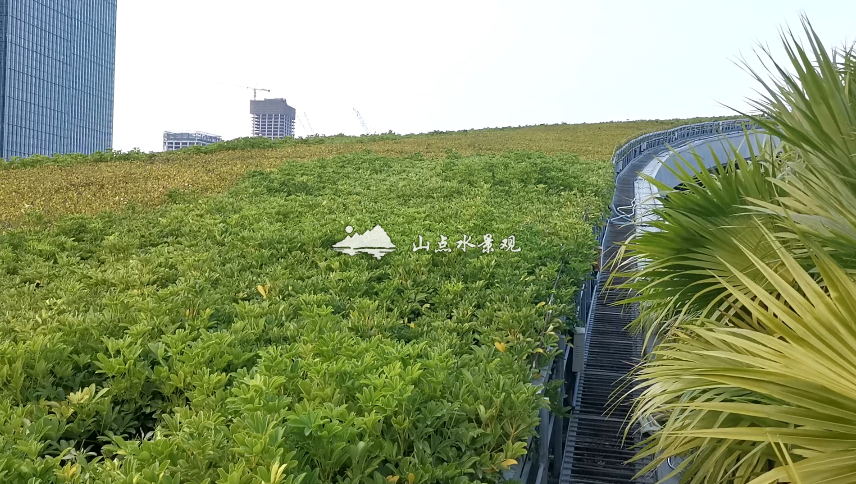

（摄于2021年1月）

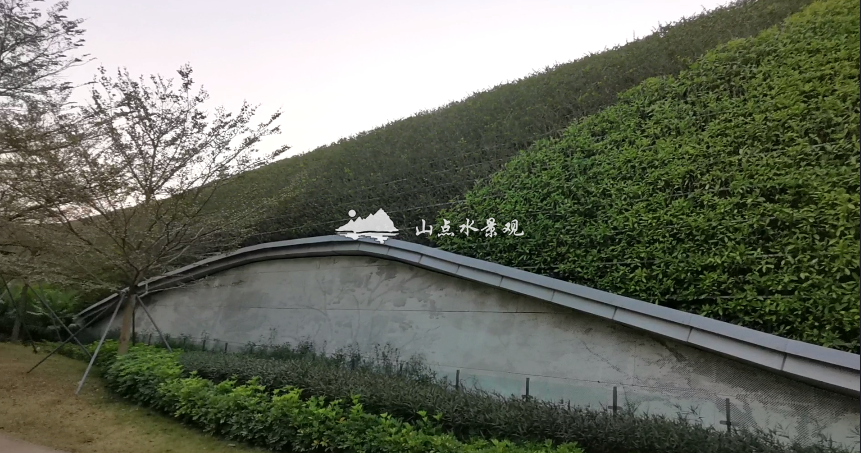

（摄于2021年1月）

项目概况

形式：双曲屋面+弧度立面

工艺：模块式

面积：约7000㎡

完工时间：2018年

项目复盘

项目坐落于深圳前海的幼儿园，是一个现代化设计风格的建筑，通过一体化的屋顶绿化+垂直绿化设计构建一个集绿化、生态、环保和教育为一体的绿色建筑。效果图中可以看出，整个外立面从地面一直延伸至屋面再沿着外墙延伸下来，覆盖了双曲面的屋顶绿化以及弧形的垂直绿化。

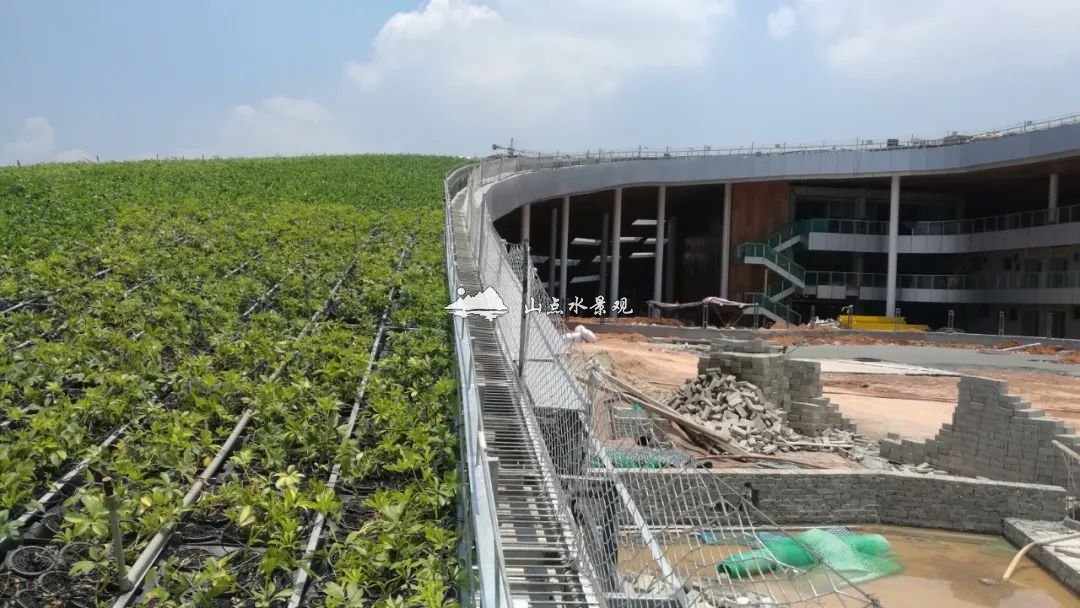

（即将完工效果，摄于2018年5月）

项目的难点在于：

1.曲面屋顶绿化的安全

整个屋面结构的承重荷载计算，该建筑的设计屋面为疑似铝镁锰板的金属屋面，因此如何借助建筑的主体结构支撑整个一体的屋顶绿化的重量是一个必须考虑的问题；

2.曲面屋顶绿化基质的防滑及防台风

项目位于前海，台风影响比较明显，因此曲面屋顶的防台风问题也是一个重点，同时如何防止屋顶绿化的基质滑落也是项目实施的一个难点；

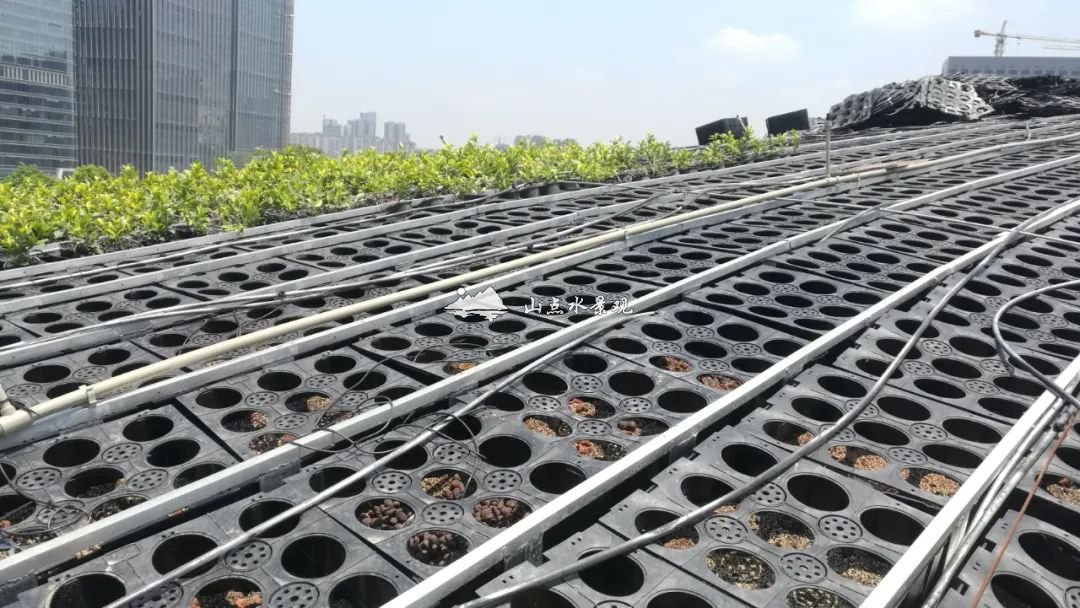

（屋面即将完工效果，摄于2018年5月）

3.项目灌溉的分区设计

项目体量比较大，如何保证各个区域的给水均匀性是该项目的又一个重难点，既要考虑进水管的压力，又要考虑分区支管的管径及馆长，还要兼顾总体分区的数量；

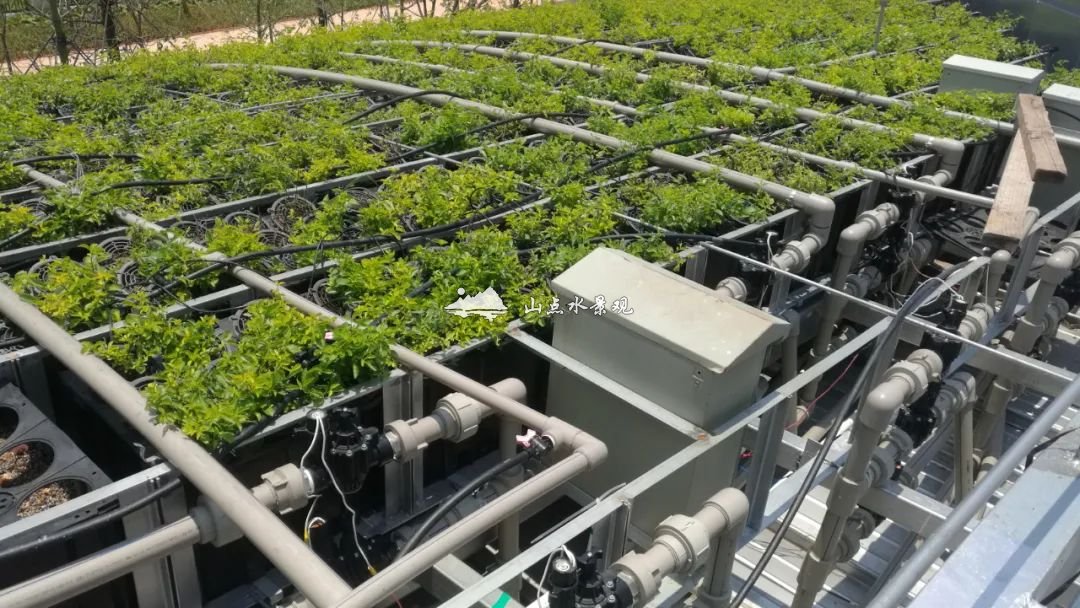

（首部控制，摄于2018年5月）

4.施工操作的可行性

项目屋顶绿化的施工面比较容易操作，弧形的外立面进行结构和植物栽植时需考虑工作面操作的可行性。

该项目最终选择的产品如下（没有找到实物资料，类比市场上的产品）：

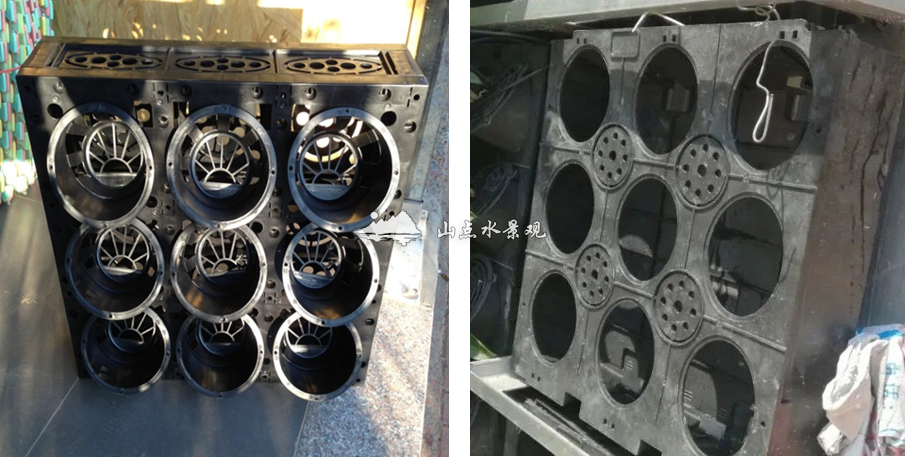

（左：市场产品  右：项目产品）

模块式工艺的施工步骤比较简单：制作钢结构-安装模块产品-灌溉系统安装-植物栽植-成景管养。

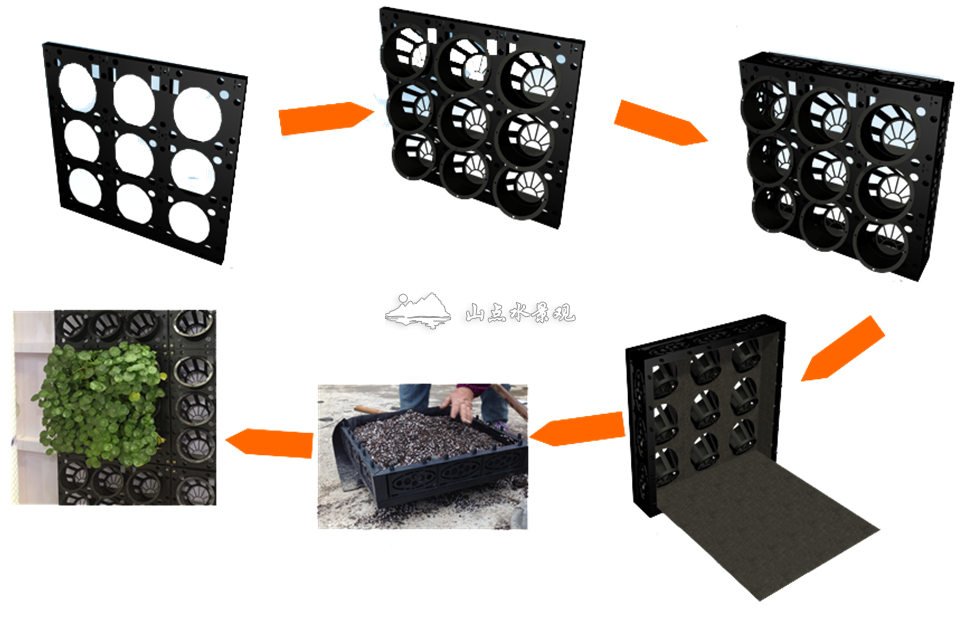

（产品组装示意）

模块式工艺是垂直绿化市场上比较成熟的工艺，具有安全性高，成景效果快、景观效果持久等优点，而且可以很好的解决项目中遇到曲面屋顶绿化防风和防滑落的问题：

模块式的垂直绿化产品去打造双曲面的屋顶绿化，本身的安全系数比较高，而且植物栽植在种植杯里面，种植框体内嵌到次龙骨内，既解决了安全问题，又解决了基质滑落的问题。

但是现在去看这个项目选用的模块式工艺还是有几点值得探讨：

1.模块式的屋顶绿化做法凭空增加了钢结构的重量，在安全和成本上是不是最优的考量；

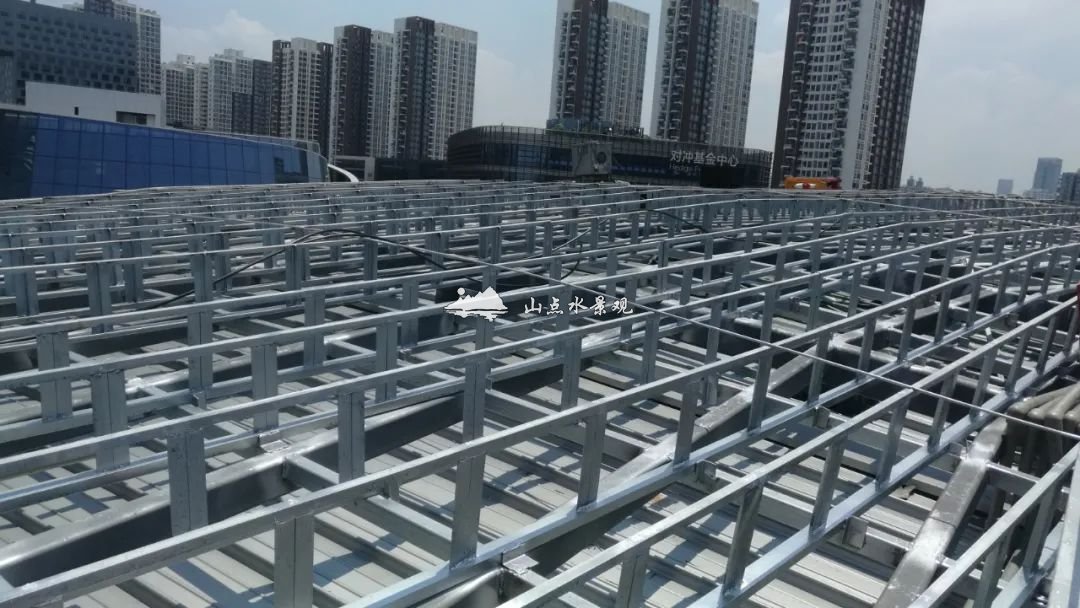

（屋面支撑结构，摄于2018年5月）

2.模块式的精准灌溉增加了很多灌溉的人工，有没有更优化的方式；

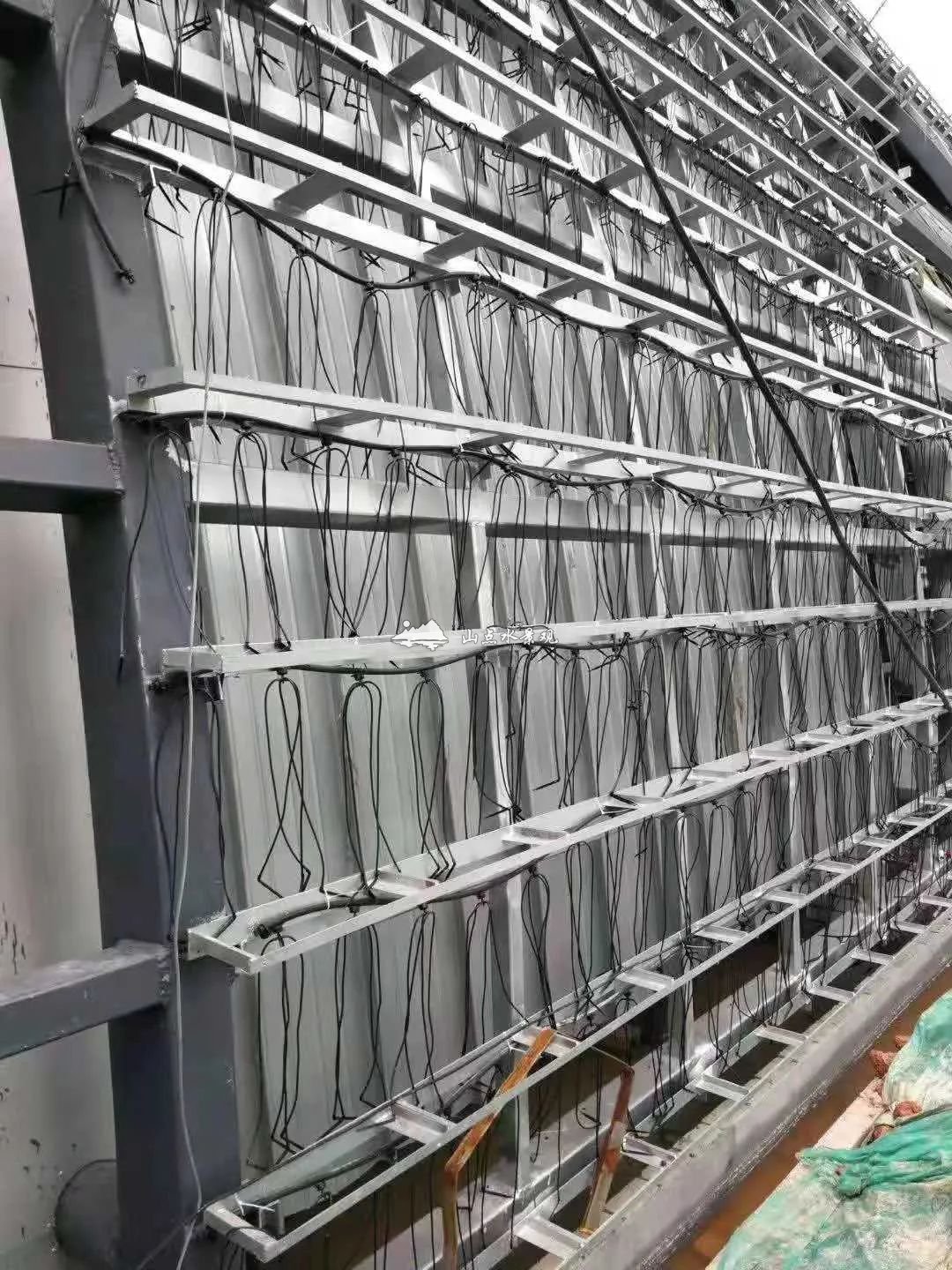

（滴箭细节，摄于2018年5月）

3.弧形的外立面是否优先选择模块式的产品进行项目的实施；

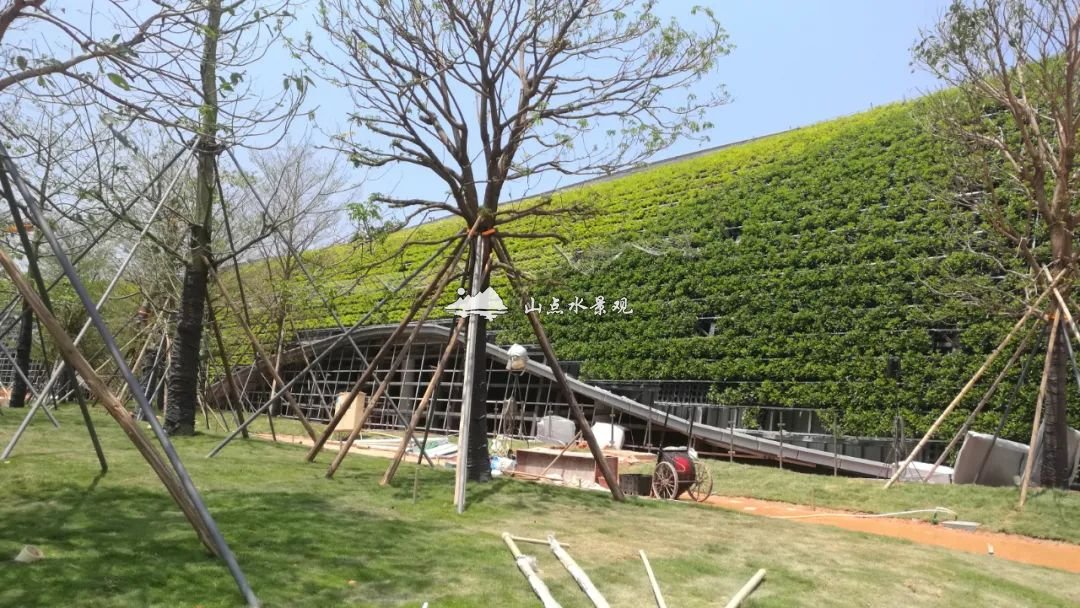

（即将完工效果，摄于2018年5月）

4.弧形的外立面模块是否需要收水，与外立面的装饰界面是否有更优化的做法还是按照目前的方式搭接；

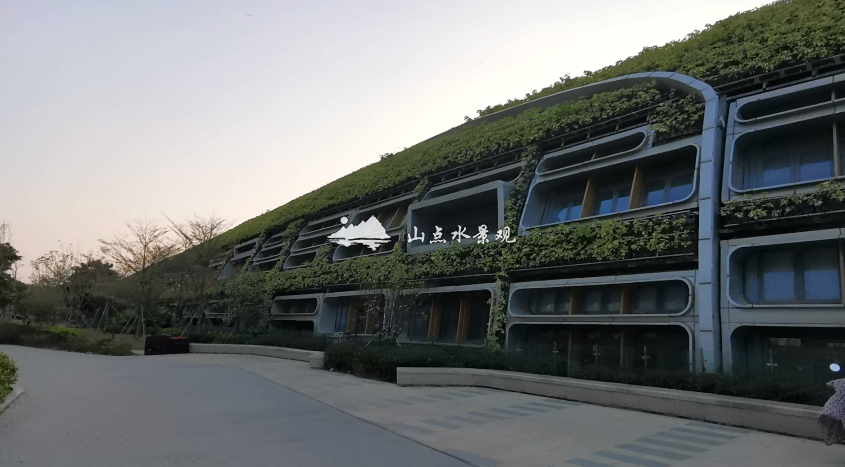

（摄于2021年1月）

后记

1.立体绿化是可以有大体量的项目出现的，这时候从业者有没有足够的专业背景去完成的很好（尽管相对于传统园林绿化还是比较小）；

2.大体量项目出现的时候，专业的立体绿化施工单位有没有符合市场规则的施工能力去完成它。
